SOLIDWORKS Simulation解决钢管堆放难题

在石油传输管道中,我们看到,几百公里的管道,其实是一根一根(10米/根,也许还有其他长度)焊接出来的；那么，问题就出现了，在这么多钢管运输和摆放的时候,问题就显出了。钢管不可能水平一根根摆在那，一定很涉及到堆放；而如果堆放层数少了，就太占地方。但是，如果层数多了，最下层受力就很大，就会产生变形，所以，堆几层为合适值?这是我们要考虑的。

那么,我们就先考虑下模型是如何建立的：

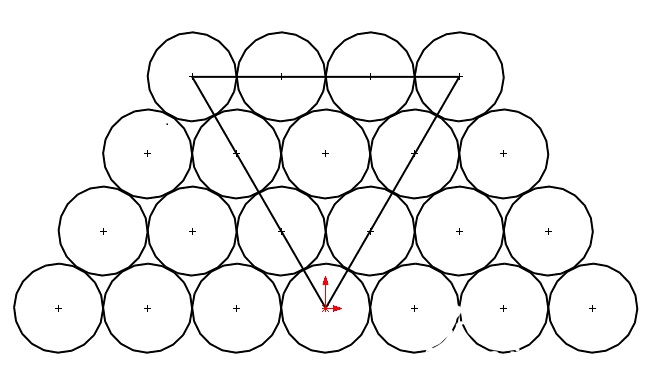

1、我们先考虑大概思路,简图如下:

2、通过这个简图,我们大致可以了解,最下层钢管的受力情况,是来自上方钢管的压力,所以,可大概得到下面方程:

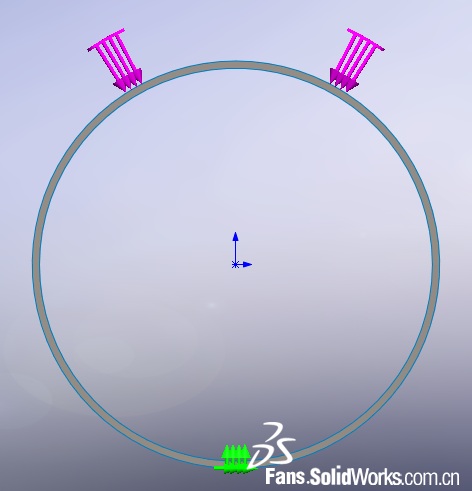

3、根据这些已知情况,我们大概可以得到如下边界条件:

4、在SolidWorks Simulation中,我们可以使用平面2D简化来计算;(因为,管子长度可以随意,所以,我们大概可以计算1米,10米均可以)

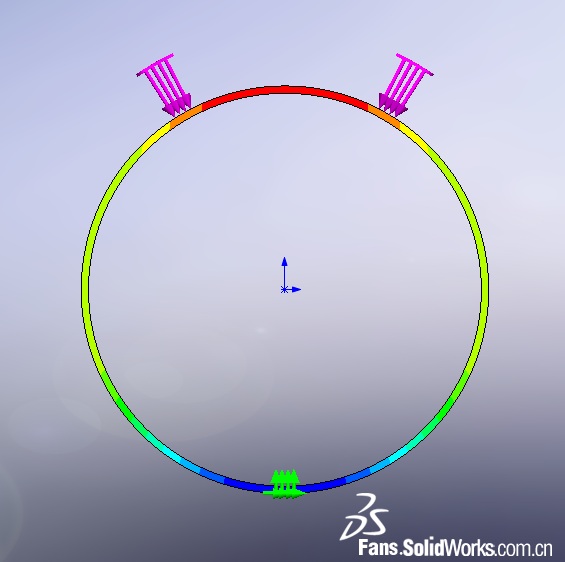

5、计算后,我们可以得出位移结果;

在本例中,最下层钢管的变形量是我们要关心的问题,当然,也有相关规定,变形量不能超多少;

结论：根据此例,我们可以发现,使用SolidWorks Simulation可以很快将问题简化并且得出结果；

再根据实际实验做个对比,发现,同等安全系数下(保守些),和实际结果还是相差无几的。
